Todos los componentes están interconectados a la motherboard, ya sea por medio de cables (FFC), buses, contactos, etc. Entre ellos tenemos teclado, touch pad, botones sobre el tablero del PC, antenas inalámbircas, altavoces, ventiladores e incluso la pantalla.
Es una placa de circuito impreso y en esta se conectan distintos periféricos, ademas de elementos electrónicos. Para que no existan confusiones al momento de hablar de partes internas de un equipo portátil, hemos decidido dividir esos componentes en dos grandes grupos: los que conforman la placa madre de la computadora y los periféricos internos, que son aquellos que tienen un lugar de inserción sobre cada elemento.
1. Zócalo para microprocesador o procesador integrado:
Es el espacio dentro de una placa madre destinado a la colocación de un microprocesador. Los zócalos de una notebook son más compactos. Cuentan con un mecanismo de desplazamiento que ajusta el microprocesador a través de un tornillo de precisión, o como en otros casos, la CPU se encuentra integrada en la motherboard.
2. Conector mini PCI:
En una portátil existen ranuras Mini PCI, que permiten la conexión de periféricos, como las conocidas tarjetas WiFi.
3. Puertos de E-S:
Forman parte de la placa. Al menos hay un par de puertos USB, un conector HDMI, un conector VGA, un jack RJ-11(45), lector de tarjetas SD y los tradicionales plugs de audio. Todo está integrado en la placa, conformando los paneles laterales o frontales de la portátil.
4. Chipset de video:
Al igual que en una desktop, el Northbridge (del término en inglés) se encarga de llevar la carga más pesada de procesamiento en una PC. Habitualmente, este chip viene equipado con un cooler en conjunto con otro circuito conocido como puente norte.
5. Chipsetn(ICH):
Es común encontrar placas con un Southbridge protegido por algún disipador de calor. Este chip lleva la carga menos pesada del procesamiento y auxilia al Northbridge para el desempeño de su actividad.
6. Batería CMOS:
comúnmente llamada pila, es muy similar a una batería de reloj, solo que de mayor tamaño. Su finalidad es, precisamente, dar voltaje (3,3 V) al chip CMOS de la placa madre de la PC, que guarda la configuración del Setup.
7. Interfaces SATA:
Son ranuras seriales (han sustituido al IDE). La mayoría de los equipos portátiles incorpora la tecnología serial por su velocidad y tamaño. La tecnología empleada para la manipulación de componentes internos, como un disco duro y unidades de CD, se llama Hot Swap
8. Bancos para memoria RAM:
El estándar para notebooks es el SO-DIMM. Sirve para la colocación de memoria RAM; en general, existen dos ranuras para el estándar SO.
9. Contactos de voltaje:
Se trata de una sección de contactos para alimentar las baterías de la notebook. No debemos confundir esta parte con el conector para alimentación
En la Placa base también son conectados diversos periféricos, nombrados periféricos internos, y son los siguientes:
- CPU (Microprocesador)
- Memoria RAM
- Disco Duro
- Tarjeta WIFI
- Cooler
- Unidad Óptica
- Pantalla
- El chipset: A continuación vemos un diagrama en el que se explica el recorrido de los datos a través de los puentes de conexión
- El microprocesador: Un microprocesador es, básicamente, el cerebro de una computadora. Los equipos portátiles cuentan con microprocesadores de menor tamaño en comparación con los de un equipo de sobremesa. Un microprocesador posee características físicas de diseño, al igual que características técnicas de funcionamiento, las cuales se encargan de diferenciar los distintos tipos y modelos existentes.
Actualmente, muchas notebooks incorporan microprocesadores soldados a sus placas mediante una técnica de encapsulamiento SMT (Surface Mount Technology, tecnología de montaje superficial); no obstante, algunas marcas y modelos siguen haciendo uso extensivo de micros desmontables, lo que permite su reemplazo o ajuste.
Evidentemente se ha presenciado una evolución en este componente conocido como microprocesador, ya que, aumentaron las prestaciones de los equipos de computo. Los microprocesadores o CPU han evolucionado a medida que aumentaron las prestaciones de un equipo de cómputo. A finales de los años 60, comenzaron a diseñarse pequeños chips de silicio que cumplían con la función de procesar instrucciones para que un sistema de computación funcionara
Zócalo del microprocesador
Recordemos que un socket es el sitio donde normalmente se coloca un microprocesador o CPU. En general, todo microprocesador es compatible con un determinado socket, aunque puede ser incompatible entre algunas marcas. Esto quiere decir que los zócalos de Intel no son iguales que los de la empresa AMD, de modo que se trata de dispositivos incompatibles entre sí en cuanto a tamaño, tecnología y diseño.
Tipos de zócalo: Cuando tenemos contacto con una CPU, a menudo encontramos datos como PGA (Pin Grid Array, arreglo de pines), LGA (Land Grid Array, arreglo de puntos de aterrizaje) y BGA (Ball Grid Array, arreglo de esferas). Se trata de tipos de encapsulado o empaquetado con los que cuenta toda CPU. Estos datos son la pauta para determinar el tipo de socket utilizado por un microprocesador. Los PGA están conformados físicamente por pines externos, que se sitúan en formato de rejilla en la parte inferior del encapsulamiento.
Como podemos darnos cuenta, los zócalos suelen llevar nomenclaturas que se desprenden de los modelos o series de microprocesadores, aunque es muy común que incluyan una cifra numérica, lo que en general indica el número de pines, las líneas de contacto o las esferas de una CPU. Por ejemplo: FCPGA988 quiere decir: FC (referencia de una CPU de Intel para notebooks), PGA (tipo de encapsulado de rejilla de pines) y 988 (número de pines). Ahora FT1 BGA 413-Ball indica FT1/FS1 (referencia de una CPU AMD para notebooks), BGA y 413-BALL (número de esferas).

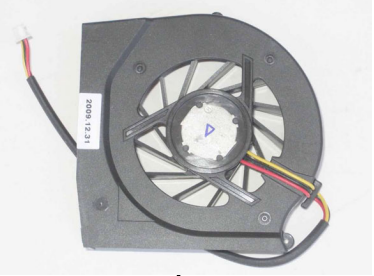

El cooler: El término cooler, originalmente, significa enfriador, aunque es habitual conocerlo como sistema de refrigeración. El sistema enfriador que incorporan las notebooks está compuesto por cinco partes: un conjunto de barras de cobre o tuberías llamados heatpipes, un radiador de aluminio o disipador térmico, un ventilador con su respectivo conector de voltaje (FAN connector), una placa de cobre para residuo térmico y una base sólida de aluminio para sujetar el sistema completo al PCB. Es importante tener en cuenta la importancia de este tipo de artefacto en una computadora portátil.
La memoria RAM: La RAM (Random Access Memory, memoria de acceso aleatorio) es la memoria principal en un equipo de computación. Habitualmente, los módulos de memoria RAM son más pequeños que los que residen en equipos desktop, ya que se diseñan partiendo de una tecnología de fabricación de chips pequeños llamada SO (Small Outline). Las SO-DIMM (Small Outline Dual Inline Memory Module) son un estándar en PC portátiles y están clasificadas como memorias dinámicas síncronas. De ahí que podemos encontrar desde un simple módulo DDR (Double Data Rate, doble velocidad de datos) de 2,5 V, pasando por un DDR2 a 1,8 V, hasta el reciente estándar DDR3 con 1,5 V.
Evolución de las memorias para notebooks: La memoria RAM en computadoras notebook ha evolucionado con el paso del tiempo. En un principio, existía una tecnología en ranuras de inserción para memoria llamada SIMM (Single In Line Memory Module), usada especialmente para pastillas de RAM inferiores a 128 MB. Luego apareció la especificación DIMM, diseñada para un soporte superior a 128 MB. Los módulos para notebooks más representativos son SO-DIMM y Micro-DIMM; estos últimos se han usado en subportátiles tales como las series EeePC, con un conector especial originalmente de 214 pines. A mediados de 2006, A-DATA Technology anunció sus memorias DDR2 bajo el estándar Micro-DIMMS para notebooks con frecuencia de 533 MHz a 1 GB. Estos módulos tienen dimensiones pequeñas, de hasta un 40% con respecto a las SO-DIMM. Cuentan con un estándar de 172 pines y ahorran hasta un 30% de energía.
Ranuras de expansión y conectores: Las ranuras para la conexión de tarjetas periféricas en un equipo portátil se denominan miniPCI, aunque habitualmente se han incorporado ranuras de tipo miniPCI Express. La computadora portátil está integrada también por conectores dedicados, los cuales conectan los diferentes periféricos internos
Chip de video: Las compañías líderes en el desarrollo de tarjetas y chips de video para computadoras son ATI y NVIDIA. El chip de procesamiento gráfico o GPU (Graphics Process Unit) es una unidad que está presente en toda placa madre de un equipo portátil. Por lo general, esta unidad se integra en el ya conocido northbridge, pero algunos modelos de motherboards la incorporan de manera independiente. Por lo tanto, en lugar de verse solo tres chips que integran el chipset del sistema, hay cuatro: el microprocesador, el northbridge, la GPU y el southbridge. El resto de circuitos integrados que suelen estar presentes en la placa, son solo controladores de dispositivos secundarios.
Tarjetas periféricas:Debemos tener en cuenta que la mayoría de las tarjetas periféricas (como las miniPCI y también las miniPCI-E) instaladas en una laptop, incorporan tecnologías de red, y en ocasiones, soluciones en video (conocidas como miniAGP). En este apartado describiremos de manera breve las tarjetas que ofrecen una conexión de red inalámbrica WiFi (Wireless Fidelity) y la habitual tarjeta POST para test de un equipo portátil.
Tarjetas WiFi: Estas tarjetas suelen venir incluidas en forma predeterminada en la mayoría de las notebooks. Sus características son:
• Incorporan la tecnología inalámbrica (wireless).
• Mantienen el formato miniPCI Express IEEE 802.11a/n, 54 Mbps 802.11b/g. • Velocidad de transferencia de datos de 54 Mbps.
• Trabajan con frecuencias de 5 GHz, 802.11b/g/n 2,4 GHz.
• Poseen una tasa de transferencia de hasta 300 Mbps.
• Presentan una potencia de 23 db (decibeles).
• Tienen compatibilidad con sistemas operativos Windows (Vista, 7).
• Sus medidas son: ancho: 3 cm, profundidad: 0.5 mm, altura: 5.1 cm, y peso de 6 g.
• Características: Wake on LAN (WOL), Ad-Hoc Mode.
Tarjetas POST: Son tarjetas que tienen como objetivo brindar una combinación de números para especificar el origen de una falla. POST significa Power on Self-Test (auto prueba de encendido). Estas tarjetas habitualmente se presentan en un formato miniPCI Express para equipos portátiles. El funcionamiento de una POST es muy sencillo: basta con colocar el adaptador en el conector miniPCI-E correspondiente, que reportará una clave numérica en caso de algún error o falla en el sistema. Anteriormente, el reconocimiento de fallas se hacía mediante pitidos o emisiones de luz (LEDs); hoy en día, estas tarjetas cuentan con un par de displays electrónicos que se encargan de emitir los valores que posteriormente podemos relacionar con una falla específica.
El disco duro: Se considera dispositivo de almacenamiento a todo aquel componente de la PC capaz de almacenar información, aunque sabemos que el disco duro es la principal fuente para albergar datos. Sus capacidades son expresadas en la actualidad en TB (TeraBytes). Se ha logrado que estos elementos tengan una alta demanda de fabricación y distribución en el mundo. Las tecnologías actuales en discos duros se han dejado ver a lo largo de estos últimos años, tal como la actual tecnología SSD, que permite contar con unidades mucho más rápidas que los tradicionales discos de partes móviles. Las unidades de disco duro a menudo se ubican sobre la base del equipo.
Fuente de alimentación de la PC portátil: La placa madre de una PC portátil a menudo requiere de voltaje para funcionar. Todos sus elementos necesitan también ser alimentados con el voltaje estipulado. El motherboard se rodea de componentes electrónicos, que tienen funciones específicas, como regular, filtrar, almacenar y conducir tensiones eléctricas a componentes periféricos. Los equipos laptop generalmente incorporan dos tipos de fuentes de alimentación, cuya función es proporcionar energía a todos los componentes que conforman la PC. En una notebook encontramos dos clases de fuentes de alimentación: externa e interna.
• Fuente externa: es un convertidor AC-DC comúnmente conocido como cargador. Es una fuente tipo switching que trabaja en PWM (modulación por ancho de pulsos). Por eso es que son auto voltaje (pueden trabajar con una línea de entrada de 100 V a 240 V AC). Su principal función es convertir el voltaje de entrada de 15 V DC a 24 V DC (correspondiente al voltaje de salida).
• Fuente interna: es un convertidor que se encuentra soldado a la placa madre del equipo. Su función principal es entregar energía a los diferentes componentes que integran el mainboard, como el procesador, los chipsets, los controladores, la memoria, etc.
